Liste der neuen Erweiterungen BESgrav Stand Version 2.49bWeitere Neuerungen: Erklärung zu Update und Upgrade: 2.49-1 Magazinplatzbelegung (Update) Die Kompletterneuerung aus Version 2.43 wurde um eine weitere
Wahlmöglichkeit ergänzt. Deshalb hier jetzt der Text von 2.43-27 in neuer
Fassung: Neu in diesem Dialog ist, dass Sie die Art der Zuordnung wählen können: a) Werkzeug zu Magazinplatz b) Werkzeug zu Werkzeug Setzen Sie "aus Zuordnung im Werkstück" so
wird die im Werkstück hinterlegte Zuordnung geladen und verwendet. Diese
Zuordnung kann z. B. von einen Programmierplatz kommen. Setzen Sie "Automatisch zuordnen" so werden die im Werkstück verwendeten Werkzeuge den ersten Magazinplätzen in aufsteigender Reihenfolge zugewiesen. Dieser Vorgang läuft bei aktiven "Automatisch zuordnen" vor jeder Maschinenausgabe und vor jedem Aufruf dieses Dialogs ab. Mit Bestätigung des Dialogs wird die angezeigte Zuordnung ins Werkstück übernommen ! D. h. stand Ihre Einstellung auf "aus Voreinstellung", so ist jetzt die Voreinstellung im Werkstück gespeichert. Sie können auch den Button Zuordnen verwenden. Mit diesen Button wird einmalig eine Zuordnung aller im Werkstück verwendeten Werkzeuge auf die Magazinplätze in aufsteigender Reihenfolge ausgelöst (sofern die Anzahl Magazinplätze reicht). Das gilt nur für die Werkzeuge des aktuellen Werkstückes. Die Werkzeuge der Werkstücke, die über die Werkstückliste angeknüpft sind, werden nicht berücksichtigt. Da nach Bestätigung des Dialogs die Werkzeuge im Werkstück gespeichert werden, wird die Einstellung im Fenster "Werkzeuge immer" auf "aus Zuordnung im Werkstück" geändert sofern Sie auf "aus Voreinstellung" stand. Die aktuelle Magazinplatzbelegung die Einstellungen unter "Art der Zuordnung" sowie im Fenster "Werkzeuge immer" können Sie mit dem Button Einstellung als Voreinstellung speichern für neue Werkstücke als Voreinstellung ablegen. Unten rechts im Dialog finden Sie noch den Button Textdatei. Über diesen Button erhalten Sie die Magazinplatzbelegung als Textdatei. An die Textdatei wird noch die Werkstücknotiz und eine Fräszeitinformation angehängt. Das ganze können Sie dann über den eingestellten Editor ausdrucken. Da jetzt die Magazinplatzbelegung und vorbereitend auch die Werkzeuggeometrie mit in dem Werkstück gespeichert wird, sind Werkstücke der Version 2.43 inkompatibel zur Version 2.31 und zu älteren.
2.49-2 Simulation der Maschinenausgabe (Update) Hier können Sie jetzt auch pro Kontur eine Unterbrechung vorgeben. Zusammen mit der Richtung / Startpunktanzeige erhalten Sie die Möglichkeit die Leerbewegungen / Eintauchpunkte zu kontrollieren. Sie müssen die Richtungsanzeige vor dem Aufruf des Testlaufs einschalten !
2.49-3 Zusätzliche Geschwindigkeit für Werkzeuglängenantastung (Update) Für die BES/T-Steuerung können bzw. müssen Sie jetzt eine Messdosen-Anfahr-Geschwindigkeit für die Z-Achse vorgeben. Einzugeben ist eine Z-Achsenposition ab der die Geschwindigkeit wirken soll und die Geschwindigkeit selbst. Die Z-Achsenposition bezieht sich auf Maschinen-Null. Ein Eingabewert gleich Maschinenhöhe bedeutet, dass die Geschwindigkeit von ganz oben wirkt. Geben Sie einen Punkt unterhalb der Messdosenanfahrposition (in der Handsteuerung gesetzte Messdosenposition) an, so wirkt die neue Geschwindigkeit ebenfalls von ganz oben. Oberhalb des Anfahrpunktes wird wie bisher mit Eilgangsgeschwindigkeit für Z-Achse verfahren. Nach dem Update von BESgrav auf 2.49 steht die Z-Achsen-Position auf -1000 mm und die Geschwindigkeit auf 800 mm/min. Die Anfahrgeschwindigkeit wäre damit 800 mm/min ab höchsten Punkt. Sie müssen die Position auf einen gültigen Wert ändern um den Längenantast-Dialog mit OK verlassen zu können. Als Steuerungssoftware ist Version 1.83 oder größer
erforderlich ! 2.49-4 Dialog Werkstückliste (Update) Die Dialoge "Werkstückliste erstellen" und "Werkstückliste auswählen" wurden jetzt zu einem Dialog zusammengefasst. In der oberen Hälfte des Fensters finden Sie die dem Werkstück zugeordneten Informationen. Mit dem Button "Andere Liste zuordnen" wählen Sie eine Werkstückliste für das Werkstück aus. Die neu ausgewählte Liste wird nicht automatisch in der unteren Hälfte angezeigt ! In der unteren Hälfte kann eine Werkstückliste bearbeitet werden. Beim Aufruf des Dialogs sehen Sie hier immer die für das Werkstück gewählte Werkstückliste. Mit dem Button "Laden" können Sie jedoch eine andere Liste zur Bearbeitung wählen. Z. B. ein Unterprogramm. Wenn Sie den Dialog mit Speichern und OK verlassen und die für das Werkstück gewählte Liste und die in Bearbeitung befindliche Liste sind unterschiedlich und die Checkbox "Werkstückliste aktiv" ist gesetzt, so erhalten Sie einen Hinweis. Sie können nun die in Bearbeitung befindliche Liste als Liste für das Werkstück setzen. Sie können deshalb mit dem Button "Laden" sich
Werkstücklisten ansehen und über die Abfrage am Ende des Dialogs die zuletzt
geladene Liste mit einem Klick dem Werkstück zuordnen. Sie müssen damit den
Button "Andere Liste zuordnen" nicht unbedingt verwenden. 2.49-5 Drucken Hintergrundbild (Update) Im Druckdialog kann jetzt gewählt werden, ob ein angewähltes
Hintergrundbild mit ausgedruckt wird. 2.49-6 Verschiebung STL und VRML-Import Als Voreingestellung wird keine Verschiebung mehr vorgenommen. Im Oberflächen-Import-Dialog finden Sie eine neue Checkbox um die Verschiebung in die linke untere Ecke des Bildschirms zu aktivieren. Ihre bisherigen Werkstücke haben den Check automatisch gesetzt.
2.49-7 Zustellachsen und Sequenzen (BES/T-Steuerung, Update) Zwei neue SPS-Befehle erweitern die Verwendungsmöglichkeiten der Sequenzen. Mit dem Befehl "NOTICEPOS B" wird die aktuelle Position der B-Achse in der Steuerung gespeichert. Mit dem Befehl "GONOTICEPOS B" wird eine gespeicherte Position angefahren. Sie müssen diese Befehle verwenden, wenn für Werkzeugwechsel/Längenantastung eine Zustellachse in eine bestimmte Position gefahren werden muss und danach die alte Position wieder herzustellen ist. Verwendung in den Sequenzen ZMAGOUT/ZMAGIN: ; ZMAGOUT.SPS, Sequenz für Magazin ausfahren ; ZMAGIN.SPS, Sequenz zum Einfahren des Magazins Es ist die BES/T-Steuerungssoftware 1.83 oder größer
erforderlich ! 2.49-8 Weitere Einstellung pro Steuerung möglich (Update) a) Voreinstellungen für Dialog Maschinenvorbereitung b) SPS-Dateien 2.49-9 Markierung der voreingestellten Steuerung (Update) Die voreingestellte Steuerung ist jetzt in der Auflistung unter
"Maschine/Steuerungsauswahl" mit einem angehängten Stern
gekennzeichnet. 2.49-10 Variable in SPS-Direktausgabe (Update) Beim SPS-Befehl "%" zur direkten Durchleitung an die Steuerung (bzw. Datei) können Sie jetzt den Werkstücknamen mit einfließen lassen und bei der DIN-Ausgabe eine Satznummernausgabe aktivieren. Werkstückname, hier die Syntax: Der Startindex gibt an, ab welcher Stelle der Programmname verwendet werden soll. Mit der Stellenzahl begrenzen Sie die ausgegebene Anzahl Zeichen. Beispiel: Satznummer für DIN:
2.49-11 Stempel/Gegenstempel, Aufruf über Werkstückliste (Update) Wenn Sie mit Stempel/Gegenstempel arbeiten, können Sie jetzt auch die Werkstückliste einsetzen. Mit der Option /S beim Engrave-Befehl wird der Stempel gefertigt. Entsprechend steht die Option /G für den Gegenstempel. Beispiel: Es werden nacheinander die Stempel von Werkstück FE334466 und FE334467
gefertigt. Danach kommen die dazugehörigen Gegenstempel dran.
2.49-12 Sonderbearbeitung Braille (Upgrade) Mit der neuen Anweisung "Sonderbearbeitung" der
Bahnerstellung können Sie Halbkugeln erhaben herausarbeiten.
Gedacht ist diese Anweisung zum Erstellen von Blindenschriften.
2.49-13 Ansicht der 3D-Oberfläche mit Cursortasten verstellbar (Update) Die Ansichtsrichtung in der 3D-Ansicht der Oberfläche kann nun auch direkt
mit den Cursortasten verändert werden. Bisher waren dazu Eingaben
im Dialog "Oberfläche/Darstellen" unter
"Drehung" und "Neigung"
nötig. 2.49-14 Spantiefen und Bohrpunkt (Update) Die Abarbeitung des Bohrpunktes im Zusammenhang mit Spantiefen wurde geändert. Jetzt wird nach jeder Zustellung auf Flughöhe zum Entspanen hochgefahren. Bisher wurde bei Einstellung "Spantiefen Konturweise" in einem Stück in die Tiefe gefahren. Die Spantiefen waren beim Bohrpunkt also nutzlos.
2.49-15 Automatischer Werkzeugwechsler bei Teetz-Maschine (Update) Die Umschaltung auf automatischen Werkzeugwechsler ist jetzt auch bei der Teetz-Maschine anwählbar. Z. Zt. werden die Werkzeuge 1 : 1 ausgegeben. Die Magazinplatzbelegung wird z. Zt. nur zur Prüfung verwendet, ob ein Werkzeug im Magazin ist oder von Hand einzuwechseln ist.
2.49-Fehlerbehebungen (Update)
Version 2.48 2.48-1 Neues Tool: Tangente von Kreis an Punkt / radiale Linien (Upgrade) In der Toolleiste "Elemente erzeugen" gibt es jetzt
ein neues Tool: 2.48-2 Erweiterung Tastatureingabe: Werte in Bezug auf die Werkstückgröße in % eingeben (Update) Es wurde wiederholt gewünscht, z.B. Texte innerhalb des
Schildes auf einfache Art mittig zu setzen, oder auf 1/4 der Höhe etc., wozu
man bisher immer rechnen musste (bei krummen Werten ist dies lästig, zwar wird
dies unterstützt durch den eingebauten Taschenrechner, aber man musste z.B. die
Schildbreite nochmals eintippen und dann teilen). Die Eingabe %50 im X-Eingabefeld errechnet den Wert für die halbe Schildbreite. Für 1/4 der Schildhöhe ist im Y-Eingabefeld %25 einzugeben. Die Eingabe des %-Zeichens gilt jeweils nur für die Achse, in der gerade die Eingabe stattfindet. Mit dem kleinen "a" wird für beide Achsen ein
%-Zeichen eingesetzt. Entsprechend wird mit dem großen "A" wieder nur
für eine Achse (gleiche Funktion wie das %-Zeichen, aber evtl. auf der Tastatur
leichter zu erreichen). 2.48-3 Schnelleres Auffinden von offenen Konturen bei der Bahnerstellung (Upgrade) Wenn in Konturen für die Bahnerstellung Lücken waren, wurde oft für eine Lücke eine Vielzahl von Fehlern gemeldet. Die Ursache hierfür ist, dass an der Lücke abgebrochen wurde, und der bisher bearbeitete Konturabschnitt als eine Kontur angesehen wurde. Hierzu wurden Fehler gemeldet. Nachfolgend wurde der Rest der Kontur untersucht und wieder entsprechend Fehler gemeldet. Obwohl in Summe vielleicht nur eine Lücke vorhanden war, wurden mehrere Fehler gemeldet. Jetzt wird bereits bei der Konturumsetzung die Bahnerstellung abgebrochen und in der Statuszeile wird eine rote Fehlermeldung mit der Anzahl der Fehler und den Koordinaten des ersten aufgetretenen Fehlers erzeugt. Eine Hinweisbox erscheint, dass die Bahnerstellung nicht erfolgreich war. Nach Wegklicken der Box werden die aufgetretenen Fehler mit roten Quadraten markiert. Der erste aufgetretene Fehler hat eine durchgehende Linie, die anderen Fehler sind gestrichelt gekennzeichnet. Mit dem Info-Tool kann man jetzt zu den Fehlern springen. Wird die rechte Maustaste beim Info-Tool betätigt, springt die Maus zum ersten Fehler. Ist dieser nicht im Zoombereich, so erfolgt in der Statuszeile die Aufforderung zum Zoomen. Wird mit F6 kleiner gezoomt, verschwindet die Meldung in dem Moment, in dem der Fehler wieder auf dem Bildschirm sichtbar wird, und die Maus springt zum Fehler. Die weiteren Fehler können aufgefunden werden, indem die rechte Maustaste des Info-Tools zusammen mit der Umschalt-Taste betätigt wird. Eine Sortiernummer und die Koordinaten der Fehlerstelle werden in der Statuszeile angezeigt. Je nach Fehlerart werden maximal 20 Fehlerstellen gemerkt. Falls mehr Fehler aufgetreten sind, werden diese nicht gespeichert. Es sollte auf jeden Fall immer zuerst der erste aufgetretene Fehler beseitigt werden. Danach können weitere Fehler untersucht werden, oder es kann durch neues Durchrechnen die Verbesserung beobachtet werden. Die Fehleranzeige mit den roten Quadraten wird durch einen erfolgreichen
Rechenvorgang der Bahnberechnung, durch Neustart des Programms, oder durch
Neuladen eines Schildes beendet. 2.48-4 Beim Drucken werden jetzt Marken mitgedruckt (Update) Bisher wurden Marken beim Drucken nicht dargestellt. Jetzt werden diese auch beim Drucken entsprechend dem Bildschirm als Rauten ausgegeben. Startmarken werden wie auf dem Bildschirm größer und mit doppeltem Rahmen dargestellt.
2.48-5 Neue Option "Schräges Eintauchen" bei Anweisung "2D-Umfahren" (Update) Mit dieser Option wird in einem eingebbarem Winkel entlang einer geschlossenen Kontur eingetaucht, statt wie bisher senkrecht einzutauchen. Die neue Anfahrbewegung wird pro Kontur während der Maschinenausgabe berechnet und ausgegeben. Bei flachem Anfahrwinkel, kurzer Kontur und großer Frästiefe kann die Anfahrbewegung auch zu einer Spirale mit mehreren Umrundungen der Kontur werden. Die Option "Schräges Eintauchen" kann für jeden einzelnen 2D-Umfahr-Befehl in der Bahnerstellung aktiviert werden. Sie finden die Option unter "Optionen für 2D-Umfahren". Wenn die Option aktiviert ist, wird sie im Bahnerstell-Hauptdialog hinter dem Optionen-Button mit einem "E" dargestellt. Zur Zeit ist "Spantiefen Konturweise" unbedingt erforderlich. Sollten Sie diese Checkbox nicht aktiv haben, so werden bei "Schrägen Anfahren" trotzdem die Spantiefen Konturweise gefahren. Liegt die Anfahrbewegung im Bereich eines Kreises, so wird eine Schraubenlinie, angenähert durch Vektoren, gefahren. Die Genauigkeit kann im Einrichtteil, Button Diverses, vorgegeben werden. Achtung:
2.48-6 Weiterer Postprozessor DIN Andron 400 G&H (Update) Bei diesem Postprozessor können wahlweise Befehle für
Werkzeuglängenantastung und Werkzeugbruchkontrolle mit ausgegeben werden.
Aktivierung über Maschine/Werkzeuglängenantastung. Die Parameter im Dialog
Werkzeuglängenantastung sind unerheblich. Die Aktivierung erfolgt immer für
alle Werkzeuge des Werkstückes. Die Einstellung im Werkzeugspeicher ist für
diesem Postprozessor also unerheblich. Es werden die Befehle G189/G79 bzw.
G188/G79 ausgegeben. 2.48-7 Ausgabe von Bögen als Vektoren (Update) Im Einrichtteil kann jetzt unter Diverses die Maschinenausgabe für einzelne Steuerungen auf reine Vektorausgabe eingestellt werden. (Bisher in der KONT.INI für alle Steuerungen.) Hier wird jetzt auch die gewünschte Genauigkeit eingestellt.
Version 2.47E Wird mit dem Text-Tool ein Text angeklickt und danach im markierten Text in die Spationierungs-Box eines Zeichens geklickt, so kann man seit der Version 2.46 über die Tastatur einen Spationierungs-Wert in Prozent der Schrifthöhe eingeben. Neu ist, dass nach Eintippen des Spationierungs-Wertes und Drücken der Enter-Taste automatisch zur nachfolgenden Spationierungs-Box gewechselt wird, so dass man gleich per Tastatur die nächste Spationierung eingegeben kann. Nach dem Anklicken der ersten Spationierungs-Box kann also jedes Zeichen
einer Textzeile ohne weiteres Benutzen der Maus nur mit Tastatureingabe über
den Nummernblock exakt spationiert werden. 2.47-2 TrueType-Zeichensatz "Symbol" und viele andere TrueType-Symbolzeichensätze verwendbar (Update) Bisher war der bei Windows mitgelieferte Zeichensatz "Symbol" für die
Verwendung in BESgrav nicht anwählbar. Die Ursache war ein im
Zeichensatz fehlender Wert für die Versalhöhe (Grundlinie bis Oberlänge).
Statt dieser wird in solchen Fällen nun die Höhe der EM-Box verwendet. 2.47-3 Erweiterter Zeichenvorrat von TrueType-Zeichensätzen (Unicode) wird nutzbar (Update + Zusatzprogramm) Viele TrueType-Schriften haben einen größeren Zeichenvorrat als die 256 Zeichen des ANSI-Zeichensatzes. Die außerhalb des ANSI-Zeichensatzes liegenden Zeichen konnte das BESgrav bisher nicht nutzen, viele Zeichen für Fremdsprachen blieben unerreichbar. Mit dem Zusatzprogramm 'Unicode Font Mapper' UCFMap.exe kann nun ein Teil der zusätzlich enthaltenen Zeichen für BESgrav ab Version 2.47 nutzbar gemacht werden. Dies ist unter Windows 3.x jedoch nicht möglich. Der Font Mapper kann zu einer TrueType-Schrift bis zu 5 weitere separate Schriften, jeweils für einen bestimmten Sprachbereich bilden. Jede dazu gewonnene Schrift wird wie gewohnt im normalen ANSI-Bereich benutzt (Zeichencode 0 bis 255). Die über dem zugänglichen ANSI-Bereich liegenden Zeichen werden also in diesen Bereich eingeblendet. Bei Bedarf bitte anfragen ! Das Programm UCFMap.exe ist aufzurufen (einmalig für die Installation). Im dann sich öffnenden Dialog sind die TrueType-Schriften, deren Erweiterungen man nutzen möchte, auszuwählen. Es gibt hier zwei Anzeigemöglichkeiten für die Auswahl, entweder nach Zeichensätzen oder nach vorhandenen Ländercodes. Nach Programm-Ende und Windows-Neustart stehen die zusätzlichen Schriften in BESgrav und auch in anderen Programmen zur Verfügung. Sie erscheinen zusätzlich in der Schriftauswahl von BESgrav und lassen sich wie normale TrueType-Schriften nutzen. Hat man z.B. bei der Schrift Arial alle 5 Sprachvarianten angewählt, so sind nun außer der Grundschrift Arial fünf weitere Arial-Schriften installiert, die jeweils für einen bestimmten Sprachraum geeignet sind:
Unter Windows NT 4.0 ist folgendes Problem noch ungelöst:
2.47-4 Funktionstaste F7 Änderung bei der Mausposition (Update) Die Funktionstaste F7 lässt die Position, an der sich die Maus befindet in
die Mitte des Bildschirmes springen. Bisher blieb nach Drücken von F7 die Maus
an ihrer bisherigen Position auf dem Bildschirm stehen, sprang also nicht in die
Mitte. Jetzt springt auch die Maus in die Mitte. Dies soll die Orientierung nach
dem Betätigen von F7 verbessern, da die Maus jetzt die gleiche zur Geometrie
beibehält. In der Onlinehilfe war die Funktion bereits so beschrieben wie sie
jetzt ist. 2.47-5 Automatischer Aufruf dieses Textes (Update) Nach einer Neuinstallation oder einem Update wird bei den ersten paar Aufrufen von BESgrav automatisch dieser Text aufgerufen. Ab Version 2.47E wird das Fenster dazu nicht mehr in Volldarstellung
angezeigt. 2.47-6 Bessere Kennzeichnung der Betriebsart "Simulation der Maschinenausgabe" (Update)
2.47-7 Skalenbeschriftung, Textfenster, geänderte Titelanzeige (Update) In der Titelzeile des Textfensters zur Skalenbeschriftung wird jetzt jeweils
die Strichart mit angegeben, zu der der Text gehört. 2.47-8 Weitere Sequenz ZCANCEL für BES/T-Steuerung (Update) Für die BES/T-Steuerung gibt es jetzt 2 Abbruch-Sequenzen:
Neu hinzugekommen ist eine Variante für Deckel Dialog 11.

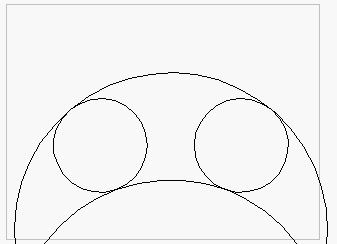

2.47-10 Erweiterung Tool Tangentiale Kreisbögen erzeugen (Update) Es können jetzt nicht nur die inneren tangentialen Kreise (im Beispiel unten der große Kreis, der unten tangential an den beiden kleinen Kreisen anliegt), sondern auch der äußere tangentiale Kreise (wie der obere große Kreis) angewählt werden. Damit kann jetzt, je nach Konstruktion, aus bis zu 10 Alternativen ein Kreis ausgewählt werden (bisher waren es nur maximal 8 Alternativen).
2.47-11 Erweiterung Hintergrund-Bitmap (Upgrade) Um eine vorhandene Bitmap (Windows BMP-Datei) als Vorlage oder Hilfsmittel zu verwenden, kann diese Bitmap jetzt in den Hintergrund der Arbeitsfläche gelegt werden.
2.47-12 Eingabe und Maschinenausgabe einfacher Werkstücke nur über Tastenbedienung (UpGrade) Wenn Sie einfache Schilder fortlaufend per Handeingabe zu erstellen haben und das Material fertig ausgeschnitten ist, können Sie den neuen Aufruf der Maschinenausgabe aus dem Feldaufbau heraus verwenden. Die Bedienung kann komplett über die Tastatur erfolgen. Ein Wechsel auf die Maus ist in der Regel nicht erforderlich. Erstellen Sie das erste Werkstück. Verwenden Sie hierfür z. B. die Einfachwerkstückeingabe mit F12. Stellen Sie den Feldaufbau nach Ihren Bedürfnissen ein (Schriftgröße, Ausgleich, Zentrierung ...) Geben Sie den ersten Text ein. Betätigen Sie nun die Tastenkombination ALT-M. Das Feldaufbaufenster verschwindet und Ihr aktueller Text wird neu aufgebaut. Gemäß der Frage in der Statuszeile können Sie nun die Maschinenausgabe mit der Eingabetaste oder mit einem Leerzeichen starten oder Sie brechen mit ESC ab, um noch Änderungen vorzunehmen. Haben Sie die Maschinenausgabe sofort gestartet, so kommen Sie unmittelbar nach Übergabe der Konturen an die Steuerung wieder in das Feldaufbaufenster. Ihr alter Text ist bereits markiert. Sie können einen neuen Text sofort eingeben. Da der alte Text markiert ist, wird er gelöscht. Möchten Sie den Text lediglich abändern, so können sie auch mit einer Cursortaste in den Änderungsmode übergehen. Nach der Neueingabe bzw. Änderung des Textes starten Sie wieder mit ALT-M die Maschinenausgabe. Bei Aufruf des Feldaufbau-Hauptfensters wird der Cursor jetzt in das Text-Fenster gestellt und der Text markiert. Falls Sie das nicht wünschen, kann durch eine Eingabe in der KONT.INI diese Teilfunktion abgeschaltet werden. Bitte fragen Sie hierzu bei Ihren Lieferanten an.
2.47-13 Wirkung des Buttons Werkzeugbahndarstellung angepasst (Update) Der Button "Werkzeugbahndarstellung" aus der Zoom-Toolleiste wirkt jetzt wie die Tastenkombination Strg+B. D. h. mit Betätigen des Buttons aktivieren Sie die Werkzeugbahndarstellung. Bei jeden Bildneuaufbau, Zoom oder Verschiebung der Darstellung werden Ihre Werkzeugbahnen sofort wieder eingeblendet. Betätigen Sie den Button noch mal, so wird die Werkzeugbahndarstellung wieder abgeschaltet.
2.47-14 Optimierung von Vektoren vor Ausgabe an Steuerung (Update) Die Ausgabedaten an die Steuerung können auf Kurzvektoren mit geringem Differenzwinkel untersucht werden. Solche Daten entstehen, wenn Sie HP-GL-Daten von AutoCad oder CorelDraw übernehmen. Wenn solche Kurzvektoren gefunden werden, wird jeder Vektor in 2 Bögen gewandelt. Die Bögen werden so berechnet, dass sie tangential in den Vorgängervektor/bogen sowie Nachfolgervektor / bogen übergehen. Bei Steuerungen, die Kreise direkt abfahren wird damit ein wesentlich besseres Fahrverhalten erreicht. Daten, die an die Bahnerstellung gehen, werden mit dem gleichen Algorithmus behandelt. Diese Umwandelfunktion kann aktiviert und deaktiviert werden. Das geschieht unter dem Menüpunkt Maschine/Einrichten, Button Diverses. Für die BES/T-Steuerung ist diese Funktion automatisch aktiviert. Diese Optimierungsfunktion steht für den DIN-Direkt-Import nicht zur Verfügung.
2.47-15 Tabulator bei Variablen Text Tabulatorzeichen (Code 09) werden beim Einlesen von der Datei mit dem Variablen Text jetzt ersatzlos überlesen.
2.47-16 Anzeige der aktiven Steuerung Im Dialog Maschinenvorbereitung wird jetzt in der Titelzeile die aktive Steuerung angezeigt. (ab 2.47E)
2.47-17 Homeposition für Teetz-Maschine Wenn der Wert für Homeposition in der Y-Achse größer 0 ist, wird er auf 0 gesetzt. Damit kann hier ohne Gefahr ein positiver Wert stehen bleiben. (ab 2.47E)
2.47- Weitere kleinere Verbesserungen (Update)
