 | Konturschachteln (Nesting)

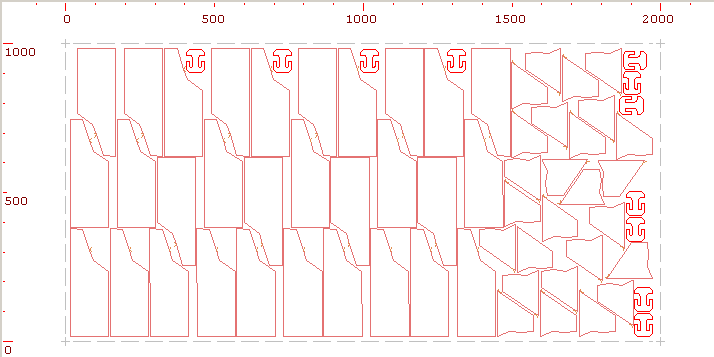

/ Auftragsverwaltung über Kombination mit Zusatzprogramm. Es ist gegen Aufpreis ein Zusatzprogramm erhältlich, mit dem man die benötigten Teile auf einer Platte kombinieren / schachteln kann (Preis 1490,- Euro netto). Beispiel für eine Platte mit optimierter Teileanordnung:  |
Vorteile:
- Sehr große Arbeitszeit-Ersparnis durch automatisches Schachteln.
- Geringere Materialkosten durch optimale Materialnutzung.
Durch optimale Materialausnutzung und auch durch Verwendung von
Restplatten.
- Bessere Maschinennutzung, da seltener Plattenwechsel
notwendig ist.
Mehrere Aufträge werden auf einer Platte vereint.
Aufteilung eines Auftrages auf mehrere Platten mit unterschiedlichem
Material / Dicke.
- Durch Schachteln über mehrere Platten
weitere Optimierung.
Die
Daten müssen im DXF-Format vorliegen und können entweder
a) nur die geschlossenen
Konturen enthalten (Zeichnungskopf etc. entfernt) oder
b) die Außenkontur ist in einem bestimmten Layer enthalten (der Name dieses Layers kann angegeben werden).
Die Außenkontur wird zur Berechnung der Verschachtelung benutzt
(es können natürlich auch Bohrungen und Durchbrüche auf diesem Layer liegen).
Weitere Layer können dann weitere Informationen / Geometrien enthalten, ohne die eigentliche Verschachtelung zu beeinflussen.
Dieses Programm kann auch in eine Auftragsverwaltung integriert werden,
dann
erfolgt die Erzeugung der Schachtelpläne auf Grund von Kundenaufträgen,
Lieferzeiten, Materialart, Materialdicke usw..
Der Preis für die
Auftragsverwaltung richtet sich nach deren Umfang, es kommen noch Kosten für
Installation und Schulung dazu.
Das Zusatzprogramm und BESgrav können auf dem gleichen
Rechner installiert werden.
Da während die Maschine arbeitet, bereits das nächste Werkstück vorbereitet
werden kann,
entstehen auch bei Betrieb auf einem Rechner nicht zwangsweise Leerlaufzeiten
der Maschine.
Es ist auch möglich, mit zwei getrennt aufgestellten Rechnern zu arbeiten:
- Die Aufträge werden in der Arbeitsvorbereitung vorbereitetet.
-
An der Maschine werden die Platten-Aufträge abgerufen sobald diese frei ist und abgearbeitet.

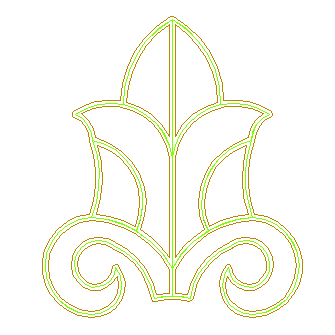

| Ruhigerer Lauf der Maschine bei Kurven und
Oberflächen. Im Zusammenhang mit unseren Steuerungen BES/C und BES/S4 ist beim Abfahren von Kurven und beim Herstellen von Oberflächen eine Verbesserung bei der Laufruhe und damit der Oberflächenqualität möglich. Dies erfolgt über eine Wandlung von Vektorzügen in Splinekurven. |
| Beim Schraffurräumen
die Werkzeugbahnen nur in einer Richtung Normalerweise wird beim Schraffurräumen mit jeder Bahn dir Richtung gewechselt, um die Fräszeiten zu reduzieren. Jetzt kann optional nur in einer Richtung gearbeitet werden. Dies wird für bestimmte Sonderfälle zur Verbesserung der Optik, der Qualität oder zur Erzeugung bestimmter Effekte genutzt werden. |

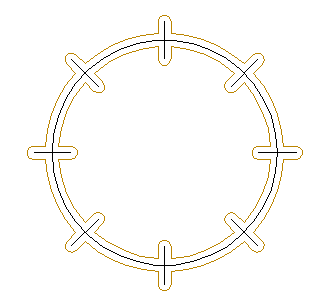

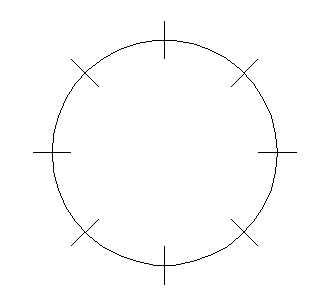

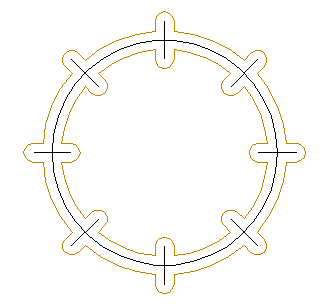

| Bei der Beschrifteten Skala (im Vordialog) kann jetzt
gewählt werden, ob die Skalenstriche mit abwechselnder Gravierrichtung graviert werden sollen (Zeitersparnis) oder ob alle in der gleichen Richtung graviert werden sollen (ev. bessere Optik). |
| In einer Werkstückliste oder einer SPS-Liste kann ein
anderes
Windowsprogramm aufgerufen werden. |
| Einfaches Herstellen von Schilder mit wechselnder
Materialstärke ohne erneutes Einrichten der Z-Achse. Dazu wurde der Dialog Werkstückgröße erweitert. (Dieser Dialog wurde in Version 3.31 um den Bezugspunkt für die Bildschirmdarstellung erweitert.) |
| Gewindefräsen |
| Vorhandene
Textzeilen gegen Texte aus der Zwischenablage austauschen |
| Grafische Eingabehilfe: Festhalten
einer Achse |
| Werkstücksbezugspunkt
oben links auf der Maschine möglich |
| Positionsanzeige
in eigenem Fenster bei der BES/C und BES/S4 Steuerung |
| Werkzeuglängen-Antastung
vor der Gravur |
| Lineal im Grafikfenster |
| Hilfspunkte um 2 Geometriepunkte
erzeugen
(z.B. Mitte zwischen 2 Objekten ermitteln) |
| Bahnerstellung;
Fehlerspeicher übersichtlicher durch Löschen einzelner Konturfehler |
| Lasergravur über die Maschinenausgabe Ein Lasergravierer wird nicht mehr wie ein Drucker angeschlossen, sondern wie eine Werkzeugmaschine. Zahlreiche Erweiterungen (siehe auch nachfolgende Punkte) ermöglichen vielfältige Anwendungsmöglichkeiten. |
| Mehrfachschild auch bei Lasergravur Dadurch dass die Daten an den Lasergravierer jetzt über den gleichen Weg wie an eine Werkzeugmaschine ausgegeben werden, ist Mehrfachwerkstück (Schachteln / Nesting) auch auf einem Laser möglich. |
| Verschiedene Linien-Breiten
beim Drucken |
| Bezeichner der Ebenen mit im
Werkstück speichern |
| Tabulator-Zeichen
als Trenner beim Variablen Text |
| Nutzungsabhängiges Eintauschen
des Werkzeuges gegen ein Schwesterwerkzeug |

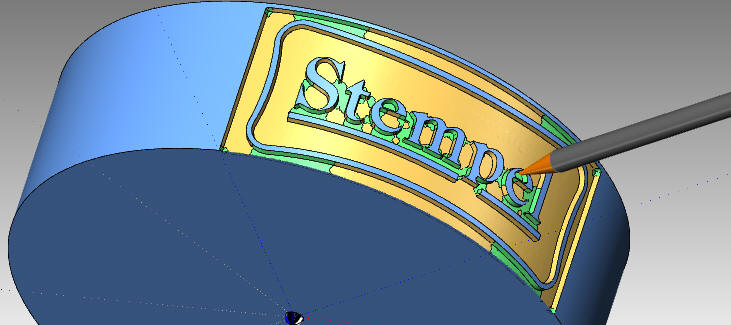

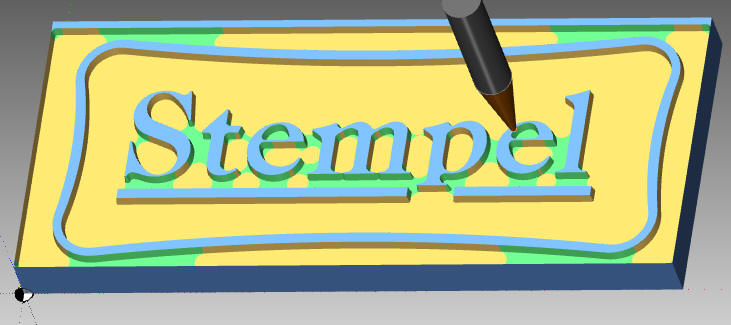

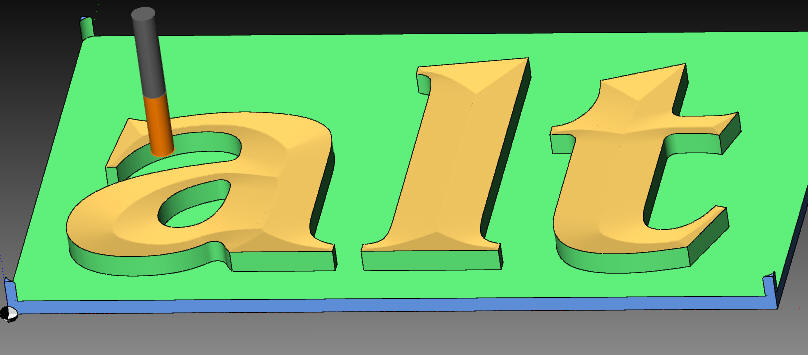

| 3D-Frässimulator Werkzeugbahnen werden simultan in die Ansicht eines 3D-Werkstückes umgesetzt. |
| Werkstück-Vorschau
beim
Laden |
| Reihenfolge
der
Konturabarbeitung
festlegen |
| Verschiedene Linien-Breiten beim Drucken (z.B. für Lasergravur) |
Komplette
Beschreibung
der
Neuerungen
Version
BESgrav
3.09

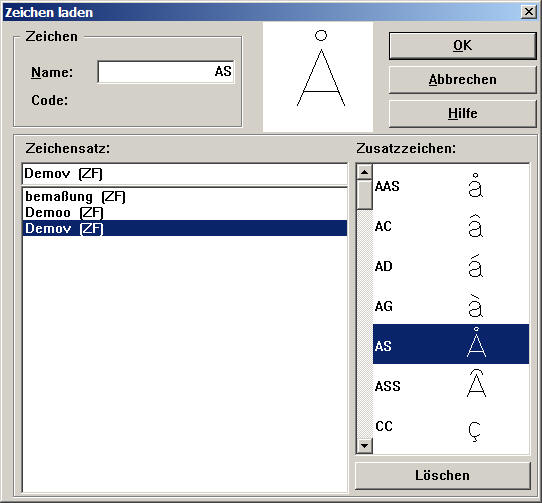

| Zeichensatzvorschau |
| Bei
der
Werkzeugbahndarstellung
können
die Leerbewegungen
sichtbar
gemacht
werden. |
| Neue Funktion beim Markieren, es kann etwas mit Rahmen markiert werden, dass nur teilweise in diesem Rahmen ist. |
Komplette
Beschreibung
der
Neuerungen
Version
BESgrav
3.08
| Schnelleingabe
Text
und
Feldaufbau
über
Zwischenablage. Eingabe von Textzeilen ohne Aufruf des Dialoges, auch mehrzeilig. |
| Unicode
Zeichen
können
verwendet
werden. Übernahme über Zwischenablage, z.B. aus Zeichentabelle oder als Nummern-Eingabe Chinesische Schrift ist damit z.B. möglich. |
| Ausrichten
eines
Objektes
nach
einem
anderen. Z.B. Text unter einer Bohrung für Taster mittig ausrichten. Hilfspunkte für verschiedene andere Anwendungen. |
| Löschen
von
Stützpunkten
einer
Spline-Kurve |
| Eine
Polylinie
in
eine
Spline-Kurve
wandeln |
| Während
des Testlaufes
(Simulation
der
Maschinenausgabe)
kann
man
jetzt
auch
zoomen
und
einen
Schritt
zurück
gehen. |
Komplette Beschreibung der Neuerungen Version BESgrav 3.06
Zu den allgemeinen Neuerungen bei der Firma BES springen
Download
der
Demoversion
/ Info
Anfordern
Zu
der
kompletten
Beschreibung
der
Version
3.05
springen
| Änderungen
von
Textzeilen
(z.B.
Zeichensatz,
Schriftgröße)
in
mehreren
Textzeilen
gleichzeitig. |
| Werteeingabe
in
Bezug
auf
die
Werkstückgröße Damit z.B. schnelle Aufteilung des Schildes, 50% = mittig. |
| Hintergrundbild
kann
eingeblendet
werden
Zum Nachzeichnen, für gezielte Nachbearbeitung von Werkstücken (z.B. einscannen von Druckplatten, Leiterplatten und damit einfaches Festlegen der Position für Nachbearbeitung am Bildschirm) |
| Schnelles
Auffinden
von
offenen
Konturen Anzeige der Fehlerstellen, Unterstützung beim Zoomen, Springen zur nächsten Fehlerstelle |
| Schräges
Eintauchen
in die
Fräsbahn |
| Spationieren
in %
über
Tastatureingabe. |
| Trimmen
(z.B.
schnelles
Ersetzen
von
Konturen
in
gescannten
Bildern) |
| Herstellung

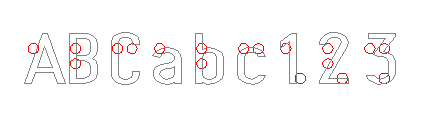

Blindenschrift Schnelle Herstellung erhabener Blindenschrift (Braille) für taktile Schilder mit Hilfe von TrueType-Zeichensätzen (auch für andere ähnliche Anwendungen geeignet)  Spezielle Gravierzeichensätze, bei denen zur leichteren Kontrolle am Bildschirm, im Hintergrund zu der Braille-Schrift (rot) die lateinische Schrift (grau) eingeblendet wird:  Diese Technik kann auch eingesetzt werden, wenn auf Schautafeln Montagebohrungen für Reliefbuchstaben erzeugt werden sollen. Die benötigten Montagebohrungen lassen nicht die Schriftzeichen erkennen, die Montage ist sehr unübersichtlich. Mit speziell erzeugten Zeichensätzen lassen sich Montagehilfen ausdrucken, auf denen zu den Bohrungen auch die sich ergebenden Zeichen eingeblendet sind. Schon bei der Eingabe auf dem Bildschirm kann der spätere Gesamteindruck kontrolliert werden. Herstellung von Braille-Schriften mit Halbkugeln. |
| Steuerung Bei der Steuerung BES/P wurde der Prozessor gewechselt auf den 32bit Prozessor Coldfire® des Herstellers Motorola® / Freescale Semiconductor ® . Die Steuerung trägt daher jetzt den Namen BES / C. Die Steuerung hat die Möglichkeit, über eine Ethernet-Schnittstelle direkt mit einem Netzwerk verbunden zu werden. |
| Die Kostengünstige Steuerung BES
/ S4 für Maschinen mit 3 oder 4
Schrittmotorachsen ist neu dazu gekommen. Anschluss an den PC erfolgt auch über das Netzwerk. |
| Gravierlaser können wie eine Werkzeugmaschine über BESgrav angesteuert werden. Damit sind auf dem Laser Funktionen möglich wie Mehrfachwerkstück, Zählfeld und Variabler Text (Gravur wird über Textlisten in einer Datei gesteuert). Wenn die Ausgabe auf den Laser nicht beim Kauf von BESgrav erworben wurde, kann dies nachträglich erfolgen (Die Ausgabe auf den Laser ist eine weitere Maschinenausgabe). |
