Funktionsumfang der BESgrav Graviersoftware
Das universelle Softwarewerkzeug
des Graveurs von heute.
Fräsen, Gravieren ..
Die einfache vertiefte Gravur.
Für Türschilder .. Auf flachem Material:
auf runden Teilen.

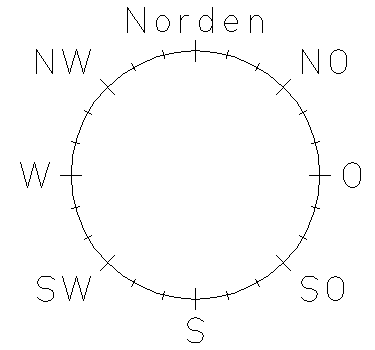

Skalen gerade, rund und auch automatisch beschriftet:
Auch Komplexe
Skalenbeschriftungen, hier auf einem Zylinder / Objektivring:

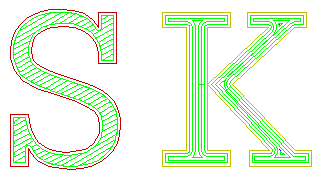

Aber auch einfache und
schnelle Berechnung von Fräsbahnen, Räumen als Schraffur (im "S") oder
Konturparallel ("K)" auch außerhalb der Buchstaben für erhabene Schrift

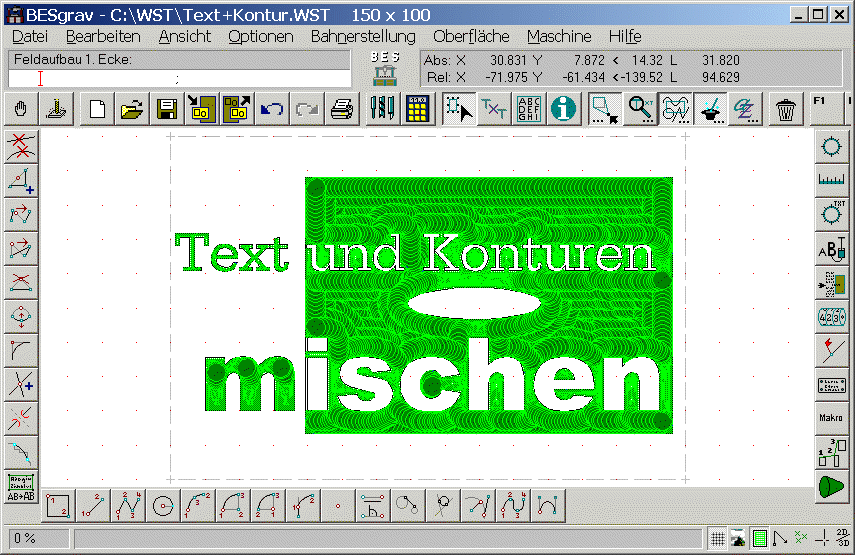

Und natürlich auch
automatisches Mischen von Text / Kontur und Innen / Außen (mit
Gesamtansicht des Gravierprogramms):

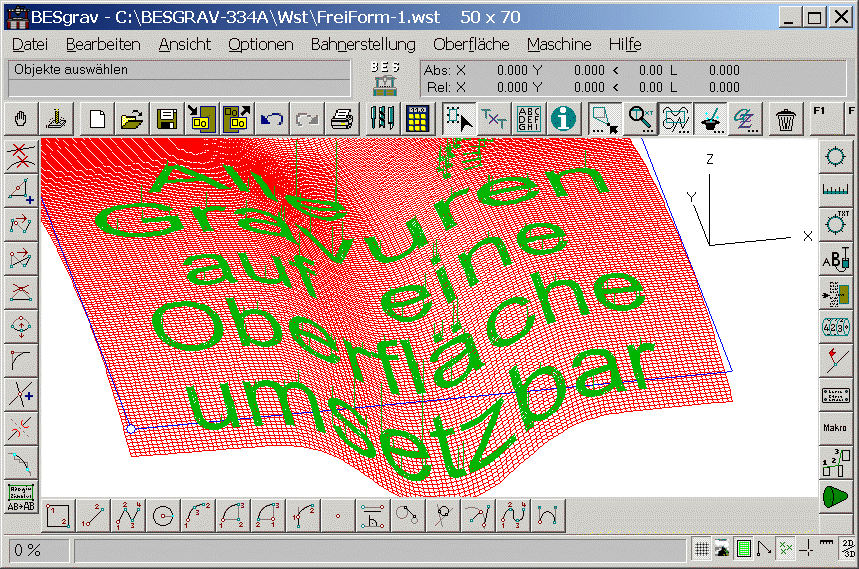

Alle Arten von erzeugten Gravuren können auch
auf 3D-Oberflächen umgesetzt werden.
Die Oberflächen können aus verschieden Arten von mathematischen Definitionen
bestehen, auch von fremden Systemen können Flächen im STL oder VRML-Format
übernommen werden. Verschiedene Oberflächen können kombiniert oder überlagert
werden.
Auch abgetastete 3D Flächen können bearbeitet werden. Die Definition der Fläche
kann von einem anderen System übernommen werden, oder mit Hilfe einer
BES-Steuerung abgetastet werden.
Für das Münzprägen z.B. werden leicht ballige
Prägewerkzeuge benötigt. Hierzu wird der für das Prägen erstellte Stempel auf
eine leicht ballige Oberfläche umgesetzt.
In Reifenformen oder Formen für die
Herstellung von Kunststoffteilen ist es notwendig Kennzeichnungen
einzugravieren. Dies kann z.B. nach dem Abtasten der Form mit BESgrav erfolgen.
Bei Rotationsteilen wie z.B. der Rand einer Felgenform, ist es nur notwendig
eine radiale Linie der Form abzutasten, die rotationssymmetrische Form wird dann
durch BESgrav berechnet.
Weitere Details der Software
(Anweisungsliste)
