Die Steuerungen BES/C und BES/S4 können neben der Serielle Schnittstellen RS 422 wahlweise
auch über ein Netzwerk verbunden werden.
Beide Schnittstellen sind an der Steuerung vorhanden.
(Für die RS 422 ist im PC eine Einsteckkarte für einen PCI-Slot erforderlich,
diese ist nicht im Lieferumfang der Steuerung.)
Verbindung über Netzwerk / LAN
Hierzu ist am PC ein Ethernet Netzwerkanschluss notwendig, dieser ist bei fast
jedem modernen PC serienmäßig vorhanden.
An der Steuerung ist hierzu ein RJ45 Steckverbinder (Buchse für
Westernstecker) vorhanden.
Es gibt 2 Varianten bei der Verbindung über Netzwerk:
Der PC hat nur eine Netzwerkkarte, vorhandenes Netzwerk
und Steuerung werden an die gleiche Karte angeschlossen Siehe Erklärung hierzu: Integration | |
Der PC wird mit 2 Netzwerkkarten ausgestattet, an eine
wird das vorhandene Netzwerk angeschlossen, an die andere die Steuerung Erklärung zu der Verbindung der zweiten Netzwerkkarte mit der Steuerung: Zweite Netzwerkkarte |
Direktverbindung PC und
Steuerung
Wird der Netzwerkanschluss am PC nur zur Verbindung mit der
Steuerung genutzt, kann die Steuerung direkt mit dem PC verbunden werden.
Zu beachten ist, dass dann ein Crossover-Kabel / Cross-Kabel / Crossover-Adapter
erforderlich ist
(Manche Netzwerkkarten können dies automatisch erkennen und ausgleichen, dass
gekreuzt werden muss).
Das Ansprechen der Steuerung erfolgt über eine fest der
Steuerung zugeordnete IP-Adresse. Auch nach einer Unterbrechung kann der PC
sofort direkt wieder Kontakt mit der Steuerung aufnehmen, ohne vorher deren
IP-Adresse ermitteln zu müssen.
In der Steuerung ist die IP-Adresse 192.168.16.81 voreingestellt, der PC muss
dann auf eine andere Adresse eingestellt werden, z.B. auf 192.168.16.89.
(Eine mit 192.168. beginnende IP-Adresse liegt in einem für lokale Netze
benutzbarem Bereich)
(Vor August 2009 wurden CPU-Karten bzw. die BES/S4 durch uns auf die Adresse 192.168.115.81 voreingestellt.)

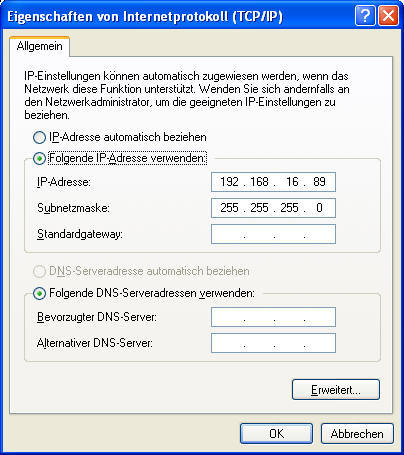

Einstellung im PC erfolgt im Dialog TCP / IP:
Es ist "Folgende IP-Adresse verwenden" anzuwählen
(es wird keine IP-Adresse automatisch von einem DHCP-Server
bezogen).
In die Subnetmaske kommt die Grundeinstellung 255.255.255.0,
weitere Einstellungen im System des PC sind nicht erforderlich.
Einstellen der IP-Adresse der Steuerung in BESgrav:
Sind mehrere Steuerungen eingestellt, ist die entspr. Steuerung auszuwählen
(Maschine / Steuerungsauswahl).
Dann unter Maschine / Einrichten auf den Button
"Schnittstelle" klicken.
Dort kann die IP-Adresse eingestellt werden. diese muss der Adresse in der Steuerung
entsprechen.
Wenn die Kabelverbindung zwischen PC und Steuerung angeschlossen ist, ist die
Installation des Netzwerkes grundsätzlich abgeschlossen.
Es ist jedoch auch möglich, die bei dieser Direktverbindung
zwischen PC und Steuerung nicht benötigte Protokolle zur Netzwerkkarte zu
Deaktivieren, Windows führt dann weniger Suchfunktionen etc. auf der
Netzwerkkarte durch. Insbesondere wenn 2 Netzwerkkarten vorhanden sind, sollten
diese Funktionen bei der Netzwerkkarte deaktiviert werden, die mit der Steuerung
verbunden ist.

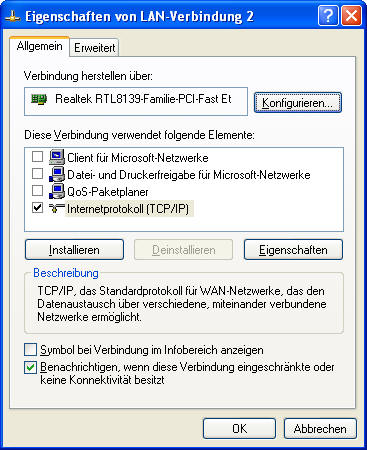

Windows-Dialog "Eigenschaften von LAN-Verbindung" mit den Deaktivierungen
(nur das TCP / IP - Protokoll bleibt aktiv):
Sind jedoch mehrere Steuerung
an ein BESgrav angeschlossen,
müssen in BESgrav mehrere Steuerungen eingerichtet werden (Maschine / Einrichten
/ "Neu").
In den Steuerungen selber müssen unterschiedliche IP-Adressen eingestellt werden
(Unterschied in dem letzten Byte), z.B.
Steuerung 1 192.168.16.81
Steuerung 2 192.168.16.82 usw.
Dies geschieht mit dem Testprogramm zur BES/x-Steuerung.
In BESgrav wird pro eingerichteter Steuerung eine der IP-Adressen der
Steuerungen eingetragen,
über diese Adressen erfolgt die Zuordnung von ausgewählter Steuerung zu
angeschlossener Steuerung (Maschine / Einrichten / "Schnittstelle").
In den PC wird zusätzlich zu der vorhanden Netzwerkkarte, die
mit dem hausinternen Netzwerk verbunden ist, eine weitere Netzwerkkarte
eingebaut.
Hier wäre eine einfache Karte z.B.: mit Realtek RTL8139-Chipsatz und 100MBit für
ca. 4 Euro ausreichend.
Die Konstellation der zweiten Karte entspricht grundsätzlich dem wie unter Direktverbindung beschriebenen Zustand, bei der der PC nur mit der Steuerung verbunden ist.
Zu beachten ist jedoch, dass es sinnvoll ist, die
IP-Adressbereiche der beiden Netze voneinander zu trennen.
Kollisionen mit automatisch vergebenen Adressen werden so vermieden, der
Datenverkehr läuft getrennt, die Netze belasten sich nicht gegenseitig.
Arbeitet das Hausnetz z.B. mit der Adressen ab 192.168.16.1
(192.168.16.2, 192.168.16.3 usw.)
Könnte die Steuerung eingestellt werden auf 192.168.8.1 der
PC auf 192.168.8.10 ein eventuelle zweite
Steuerung auf 192.168.8.2
Bei sehr großen Netzwerken sollte beim Administrator des Netzwerkes nachgefragt
werden, welcher Nummernbereich in der dritten Stelle frei ist (wenn die
Maske für die Adressen im Netz, normal z.B vom Server bezogen. 255.255.255.0
an der dritten Position nicht mit 255 belegt ist, ist Vorsicht geboten).
Wird in dieses Netz zu den Steuerungen ein weiterer PC mit 2 Netzwerkkarten
integriert, der auch auf die Steuerungen zugreifen soll, muss dieser auch eine
separate IP bekommen, z.B: 192.168.8.20. So ein Netz ist nur sinnvoll, wenn von
2 verschiedenen PC abwechselnd (nicht gleichzeitig!) auf eine Steuerung
zugegriffen werden soll.
Es sollten Adressen außerhalb der Hausnetze, aber innerhalb der
frei verfügbaren
Adressen verwendet werden.
Wie unter Direktverbindung bereits beschrieben, sollte im Windows-Dialog "Eigenschaften von LAN-Verbindung 2" für die mit der Steuerung verbundene Netzwerkkarte nur das TCP / IP - Protokoll aktiv sein (Client für Windows Netze etc. inaktiv).
Integration der Steuerung in ein vorhandenes Netzwerk
Die Integration ist etwas schwieriger. Sie hat einige Nachteile.
Es sind Kenntnisse über den Server erforderlich. | |
Im Bereich des PC ist ein Switch erforderlich (+ Netzteil, Steckdose fürs Netzteil, Kabel zum Switch). | |
Zu beachten ist, dass die Steuerung nur die Übertragung nach 10Base-T und
100Base-TX durchführt. Soll sie an ein Netzwerk nach 1000Base-T angeschlossen werden, sollte ein Switch verwendet werden und kein einfacher Hub, damit der Datenverkehr vom PC in das übrige Netzwerk nicht ausgebremst wird. |
Oft ist es einfacher, eine zweite Netzwerkkarte in den PC ein zu bauen, sowohl von der Konfiguration als auch von den Kosten und dem Verdrahtungsaufwand. Die Datenübertragungen intern im Netz können dann nicht die Übertragungen zwischen PC und Steuerung behindern und umgekehrt.
Integration:
Ist der PC bereits mit einem Netzwerk verbunden, kann die Steuerung mit diesem
Netzwerk verbunden werden.
Das ankommende Netzwerkkabel muss hierzu aufgeteilt werden, um einen Anschluss
von 2 Geräten an dies eine Kabel zu ermöglichen.
Dies kann über einen
Switch erfolgen, dies ist eine Box, die über mindestens
drei RJ45 Buchsen
verfügt, um mehrere Geräte im Netzwerk verbinden zu können.
Ist der PC oder das Netzwerk noch mit den alten Koaxialkabeln (rundes Kabel,
BNC-Stecker) ausgestattet,
ist ein entsprechender Umsetzer erforderlich oder der Switch muss auch über
einen Koaxialanschluss verfügen.
In einem Netzwerk wird meistens über einen DHCP-Server die IP-Adressen automatisch
von einem Server oder Router vergeben. Da der PC direkt auf die Steuerung
zugreifen soll, wird dieser eine feste IP-Adresse zugeteilt.
Es darf die Nr. der Steuerung nicht in dem Bereich liegen, in dem der
DHCP-Server Nummern vergibt. Falls die Nummer der Steuerung mit dem DHCP-Server
kollidiert, ist die Steuerung auf eine andere Nummer einzustellen. Dies
geschieht mit dem Testprogramm zur BES/x-Steuerung.
Um eine verfügbare IP-Adresse in Ihrem Netzwerk zu erfahren, sollten Sie sich an
den Administrator Ihres Netzwerkes wenden.
Falls keine verfügbar sind, müsste an Ihrem Server der automatisch vergebene
Adressbereich reduziert werden, oder durch eine andere Maskierung müsste der
Adressbereich des Netzes erweitert werden.
Im der Systemsteuerung des PC sind normalerweise keine Einstellungen
vorzunehmen.
In BESgrav muss eine Steuerung eingerichtet werden (Maschine / Einrichten /
"Neu"),
in den Einstellungen zu dieser Steuerung muss die IP-Adresse der Steuerung
eingetragen werden (Maschine / Einrichten / "Schnittstelle")
Werden in dem Netz mehrere PC und mehrere Steuerungen
integriert, so müssen in den Steuerungen unterschiedliche IP-Adressen
eingestellt werden.
Die Zuordnung eines PC zu einer Steuerung erfolgt, indem die IP-Adresse der
Steuerung in dem zugehörigen PC beim Programm BESgrav eingestellt wird.
Es können auch mehrere Steuerungen einem PC
zugeordnet werden.
Dialog für Netzwerkverbindungen im PC, Dialog TCP / IP:
Windows 2000:
- Start-Button in Systemleiste anklicken
- Dort unter Einstellungen
- Netzwerk- und DFÜ-Verbindung aufrufen
- In dem Fenster: Doppelklick auf die Netzwerkkarte, an der die Steuerung
angeschlossen ist,
bei nur einer Karte ist neben "Neue Verbindung ..." nur diese vorhanden.
Bei zwei Karten ist es normal die "LAN-Verbindung 2"
- Es erscheint ein Dialog "Status",
in dem Dialog auf Eigenschaften klicken.
- In dem Dialog "Eigenschaften von LAN ..."
mit einem Doppelklick auf "Internetprotokoll (TCP/IP) erscheint:
"Dialog ICP/IP"
Windows XP:
- Start-Button in Systemleiste anklicken
- Systemsteuerung anwählen
- Netzwerk- und Internet-Verbindung aufrufen
- Netzwerkverbindungen
- Doppelklick auf "LAN-Verbindung 2"
(Bei 2 Netzwerkkarten und wenn dort die Steuerung angeschlossen ist)
Bei nur einer Karte ist nur ein "LAN-Verbindung" vorhanden, Doppelklick
auf diese.
- Eigenschaften TCP/IP anwählen
Nach Druck auf den Button "Eigenschaften" erscheint:
"Dialog ICP/IP"
Windows 7:
- Start-Button in Systemleiste anklicken
- Systemsteuerung anwählen
- Netzwerkstatus und -aufgaben anzeigen aufrufen
- Verbindungen:
- Mausklick auf "LAN-Verbindung 2"
(Bei 2 Netzwerkkarten und wenn dort die Steuerung angeschlossen ist)
Bei nur einer Karte ist nur ein "LAN-Verbindung" vorhanden, Doppelklick auf diese.
Nach Mausklick auf den Button "Eigenschaften" erscheint:
"Eigenschaften von LAN-Verbindung 2
Unter "Diese Verbindung verwendet folgende Elemente:"
"Internetprotokoll Version4 (TCP/IPv4)" doppelklicken.
"Internetprotokoll Version6 (TCP/IPv6)" wird von der BES/x-Steuerung nicht verwendet.
Testprogramm zur BES/x-Steuerung
Das Testprogramm wird bei der Installation der Steuerung benötigt, insbesondere auch, um die IP-Adresse der Steuerung ändern zu können.
Bevor mit dem Testprogramm gearbeitet wird, BESgrav beenden.
Nach Start des Testprogramms:
Datei / BES/P/C Parametersatz/Netzwerk
In dem dem Dialog stehen wahlweise zwei Buttons für die Einstellung der
IP-Adresse der Steuerung zur Verfügung:
"Netwerkeinstellung, IP bekannt und nutzbar" und
"Netwerkeinstellung, IP unbekannt / nicht nutzbar" (Hier muss die
MAC-Adresse der Steuerung bekannt sein. BES/S4:Auf dem Gehäuse der Steuerung vermerkt,
BES/C: Auf der Griffleiste des CPU-Moduls)
