Fräsen mit BESgrav
Fräsbahnberechnung:
 | Fräsbahnberechnung / Taschenfräsen / Tasche fräsen /
Ausfräsen von Vertiefungen nach
einer Anweisungsliste.
Es
sind
kaum
noch
Wünsche
möglich,
die
sich
nicht
mit
dieser
flexiblen
Liste
von
Berechnungsanweisungen
realisieren
lassen.
Räumen schraffiert und Räumen Konturparallel:

Resträumen, es werden Bereiche, in denen ein großes Werkzeug Reste
hinterlassen hat, mit einem kleinen Werkzeug nachgearbeitet (Rest-Räumen
kann auch in mehr als zwei Stufen erfolgen.
Detail-Ausschnitte: Links; erste Rechenvorgang mit grobem Werkzeug. Rechts;
zweite verringert die Reste (unten links im Bild):

Trotzdem
bleiben
einfache Werkstücke
auch
einfach.
Sofort nach der Berechnung der Werkzeugbahnen können die Daten per
Mausklick an die Maschine gesendet werden.
Komplexe Aufgaben können mit Hilfe der Ebenentechnik und der
Anweisungsliste realisiert werden. Verschiedene Ebenen können jeweils in
einem Rechenvorgang der Anweisungsliste kombiniert werden.
' |
| Konturübernahme aus anderen Systemen:
Daten / Zeichnungen können über verschiedene Importformate aus anderen
System übernommen werden, z.B. von AutoCAD etc. über
DXF, von CorelDRAW über EPS usw.
Automatisches Schließen von Lücken beim Import von Konturen ist möglich.
Doppelte Konturen werden auf Wunsch automatisch korrigiert.
Fehler in den Konturen können angezeigt werden.
Auch von BESgrav erzeugte Werkzeugbahnen können wieder importiert werden,
oder ein Berechnungsvorgang kann sofort auf die von einem vorherigen
Rechengang erzeugten Werkzeugbahnen aufsetzen. Damit ergeben sich
vielfältige zusätzliche Möglichkeiten und Lösungsmöglichkeiten selbst
für schwierigste Aufgaben.
' |
| Konstruktion / Datenkorrektur mit BESgrav:
Die grafische Konstruktion in BESgrav ist auch möglich, es stehen zahlreiche
CAD-Funktionen zur Verfügung. Damit ist es auch möglich, Änderungen an
importierten Daten vorzunehmen.
Es wurde darauf geachtet, dass sowohl eine Eingabe über die Maus möglich ist, wie auch
eine exakte Eingabe über die Tastatur, um z.B. Werte einzugeben, die aus einer Zeichnung stammen.
Zwischen Tastatur und Mauseingabe kann ständig gewechselt werden, Mischeingaben
sind auch möglich.
Tastatureingabe, Beispiel Mittelpunkt eines Kreises:
Auch bei der Mauseingabe stehen Hilfsmittel zur Verfügung um exakte Eingaben zu
ermöglichen, z.B. Raster, Fangen auf vorhandene Konturen, waagerechte und
senkrechte Linien.
Während der Mausbewegung werden die Positionen angezeigt, durch Raster oder
Fangen auf vorhandene Konturen lassen sich auf einfache Art exakte Eingaben auch
mit der Maus erzeugen:
Neben Standard CAD-Funktionen stehen auch einige spezielle Funktionen zur
Verfügung, z.B. Verrunden, nach dem Verrunden steht der Mittelpunkt als
Hilfspunkt zur Verfügung, auf den gefangen werden kann:
' |
| Programmierung in DIN / ISO 66025 ist möglich, Konturen oder komplette
Programme in DIN Kode können übernommen werden;
N1 (Schraubenlinie)
N2 G0 Z50.000
N3 G0 Z50.000 S49500
N4 T1 M66
N5 (Schaftfraeser, Durchmesser = 4.000 mm)
N6 S49500 M3
N7 G0 X190.791 Y206.003 Z2.000
N8 G0 X190.791 Y206.003 Z2.000
N9 G1 X190.791 Y206.003 Z-3.875 F100 S49500
N10 G1 X202.286 Y217.498
N11 G2 X213.781 Y206.003 I202.286 J206.003 Z-4.500
N12 G2 X213.694 Y208.007 I190.791 J206.003 Z-9.431
N13 G2 X213.432 Y209.995 I190.791 J206.003 Z-14.361
N14 G2 X212.998 Y211.953 I190.791 J206.003 Z-19.292
N15 G2 X212.395 Y213.866 I190.791 J206.003 Z-24.222
N16 G2 X211.627 Y215.719 I190.791 J206.003 Z-29.153
N17 G2 X210.701 Y217.498 I190.791 J206.003 Z-34.083
N18 G2 X209.390 Y192.490 I190.791 J206.003 Z-35.000
N19 G2 X193.334 Y189.947 I200.091 J199.246 Z-35.625
N20 G1 X190.791 Y206.003
N21 G1 X190.791 Y206.003 Z0.000
N22 G0 X190.791 Y206.003 Z2.000
N23 M5
N24 G0 Z50.000
N25 G0 Z50.000
N26 G0 X0.000 Y270.000 Z50.000
N27 M30
Entweder können diese bearbeitet werden oder direkt an die Maschine
weitergeleitet werden.
Visualisierung im Programm ist möglich, diese kann in 2D, 3D oder auch als
Simulation erfolgen.

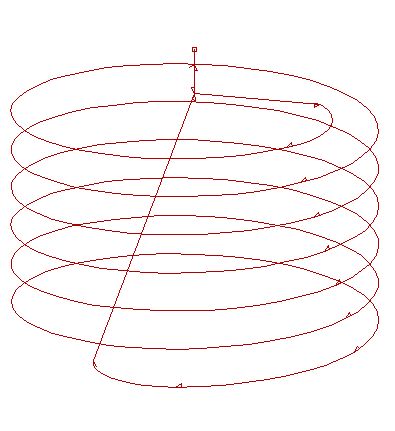

Z.B., Darstellung des obigen Programms mit einer Schraubenlinie als 3D
Linien mit Richtungspfeilen:
Bei der DIN-Programmierung ist Unterprogrammtechnik mit Variablen möglich.
Über diese Technik sind komplexe Programme für spezielle Anwendungen
möglich.
' |
| Oberflächen:
 | Verarbeitung
von
abgetasteten
Oberflächen |
| Mathematische
Definition
von
Oberflächen
(verschiedene
Körper
über
Durchdringen,
Addieren
etc.,
auch
über
Formeln
und
eigene
Programme,
Rotationsfunktionen,
etc.) |
| Import
von
Oberflächen
im
STL-
und
VRML-Format, (Freiformflächen)
weitere
3D-Formate
(IGES,
VDA-FS,
CATIA,
Mechanical
Desktop,
...)
über
Zusatzprogramm |
| Mischen
von
Gravuren, 2D-,
3D-Fräsbahnberechnung,
abgetasteten
und
mathematischen
Oberflächen
innerhalb
eines
Werkstückes. |
Beispiel
für
Programmansicht
Es
wird
gerade
eine
mathematisch
definierte
Oberfläche
dargestellt
(Ein Torus-Ring
aus
dem
zylinderförmig
Ausschnitte
heraus
genommen wurden.
Darauf befinden sich Fräsbahnen für eine Textgravur
|
| Direkte
Maschinenansteuerung
bei
vielen
Steuerungen
möglich.
Direkt
auf
einen
Knopfdruck
hin
startet
die
Maschine,
ohne
Übertragungsprogramme
oder
DNC-Programme
zu
starten.
(Die
Übertragung
lässt
sich
auf
Knopfdruck
auch
wieder
abbrechen.
)
Auch
die
Ansteuerung
der
Software
und
damit
der
angeschlossenen
Maschine
über
DIN
66025
(G-Codes,
Befehle
wie G0
/ G1
etc.)
ist
möglich.
Sowohl
als
Import
als
auch
direkt
(Während
des
Einlesens
kann
bereits
die
Maschine
gestartet
werden.)
Gleichzeitige
Kombination
mit
Fräserradiuskompensation
(G40
G41
G42)
ist
möglich.
Als
Option
ist
auch
ein
Interpreter
erhältlich.
Damit
können
auch
Unterprogramme
programmiert
werden.
Die
Werkzeugbahnen
hierzu
können
in 2D
und 3D
dargestellt
und
kontrolliert
werden.
Mit Hilfe von BESgrav kann eine aufwändig über DIN 66025 zu programmierende
Maschine in eine moderne Maschine mit grafischer Bedienoberfläche
verwandelt werden.
Es sind auf einfachem Weg Gravuren oder Kombinationen von Gravuren und
Fräsarbeiten in einem Werkstück auf einer Fräsmaschine mit DIN 66025
möglich. Eigenschaften von Fräsmaschine und Graviermaschine werden
vereint.
' |
| Die Software wurde für das Gravieren und Fräsen
entwickelt, sie ist auf diese Aufgaben abgestimmt.
(Keine Grafiksoftware, der man irgendwie das Fräsen beigebracht hat.)
' |
| Verfügbare
Sprachen
sind:
Deutsch,
Englisch,
Französisch, Italienisch, Schwedisch,
und
Dänisch
' |
| Sie erhalten kompetente Hilfe übers Telefon. Normale Festnetz-Nummer,
keine teure Hotline bei der Gebührenzähler heiß läuft.
Rufen Sie an, wir versuchen den optimalen Lösungsweg für Ihre
Problemstellung zu finden.
'
In die Fräsarbeiten können können auch nahtlos Gravurarbeiten integriert
werden.
Weitere Gravur- Funktionen BESgrav
Funktionen für die Schneidblech / Standblechherstellung sind
kurz beschrieben unter:
Stanzblechherstellung.
Für detaillierte Informationen bitte anfragen.
- Weitere
Programmdetails
(Anweisungsliste
für
Fräsbahnerzeugung)
Weitere
Details
der
Software
(Details
als
Textliste) Weitere
Informationen
und Antworten auf gezielte Fragen erhalten
Sie auch über
die Info-Anforderung.
|
|
