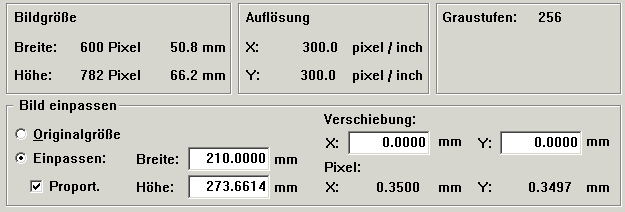

Zugehöriger Dialogausschnitt:
Nach der Auswahl der Bilddatei erscheinen in darunter liegenden Feldern Informationen zu der Bilddatei.
Bildgröße
in Pixel und in mm, wobei die Größe sich auf die Auflösung bezieht,
die in der Datei angegeben ist, also die Originalgröße.
Auflösung
Die in der Bilddatei gespeicherte Auflösung. Bei 300 Pixeln/inch (auch DPI
genannt), entspricht dies etwas 12 Pixel pro mm.
Graustufen
Die in der Datei enthaltene Anzahl Farben oder Graustufen. Handelt es
sich um ein Farbbild, werden die Farben in Grautöne gewandelt. Hat das Bild
mehr als 256 Farben, werden diese auf 256 Graustufen reduziert.
Hier kann das Foto in das Werkstück eingepasst werden.
Originalgröße
Wird diese Auswahl aktiviert, erhält das Bild die durch die Bilddatei
vorgegebene Größe (oben im Dialog unter Bildgröße angezeigte Größe
in mm).
Einpassen
Durch diese Auswahl kann die gewünschte Größe in mm vorgegeben
werden.
Zu beachten ist hier, dass durch den vorgegebenen Bahnabstand plus ev. vorgegebener Stegbreite die Höhe des Bereiches nicht exakt eingehalten werden kann.
Hierzu auch den Hinweis 3 Punkte weiter unter Pixel beachten.
Proport.
Ist dieses Feld aktiviert, wird durch Eingabe der Breite oder Höhe
jeweils der andere Wert errechnet. Das Verhältnis ergibt sich dabei aus dem
Verhältnis der Pixelanzahl in Breite und Höhe.
Ist das Feld nicht aktiviert, kann das Foto verzerrt werden.
Verschiebung
Das Foto kann hierüber innerhalb des Werkstückes verschoben werden.
Die Größe des Fotos bleibt unverändert.
Pixel
Hier wird angezeigt, welche Größe sich für ein Pixel ergibt (unter
Berücksichtung der eingestellten Werte in diesem Feld Bild einpassen).
An diesen Werten kann man erkennen, wie die Auflösung des Bildes zu der gewünschten Auflösung (Bahnabstand) passt.
Die Pixelgröße sollte nicht größer wie der gewünschte Bahnabstand sein. Möglich ist dies, jedoch erreicht die Auflösung des fertigen Bildes dann nicht den max. möglichen Wert, es wird also etwas unschärfer.
Hinweis:
Da der Bereich für das Foto von unten nach oben mit Fräsbahnen gefüllt wird, deren Abstand vorgegeben ist, verbleibt am oberen Rand ein Rest von bis zu einer Fräsbreite. Hierdurch ergibt sich ev. für die Größe des Pixels in Y eine andere Größe wie in X, obwohl Proportional angewählt ist, da die Höhe des Bereiches nicht exakt eingehalten werden kann !
