20. Januar 2009 3. Version
- dazu: Konusbreite b
7. Januar 2009 2. Version
- dazu: d = d1 + d2
- Hinweis: Eine in einer Gruppe wesentlich tiefer liegende spitze Schneide ist ev. noch nicht möglich, da hierzu noch eine Erweiterung in BESgrav, in den Optionen der Anweisungsliste, notwendig ist
(Absenken der Materialoberfläche innerhalb einer Anweisungsliste)

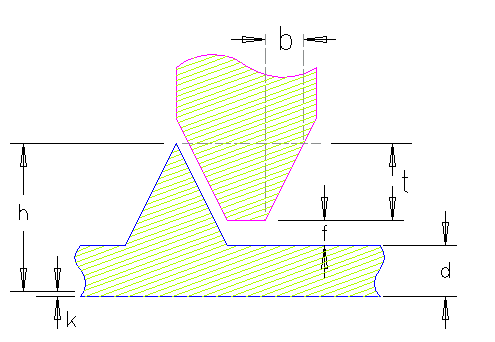

Erklärung zu der Schneidenhöhe
Die Wertevorgaben in den verschiedenen Dialogen:
Erklärung der einzelnen Werte,
Als Grundeingaben sind die Werte h und d zu beachten,
die anderen Werte können auf Null belassen werden, bzw. werden vom Programm
errechnet.
h | Die Höhe einer
Schneide. Im Hauptdialog "Schneidblech" zu jeder Ebene vorgebbare Höhe der Schneide ab Unterseite des Bleches. Ebenen mit verschiedenen Schneidenhöhen können in bestimmten, von der Werkzeuggeometrie abhängigen Bereichen, in einer Gruppe zusammengefasst werden. Voreingestellter Wert: 0,44 mm |
E |
k | Ein Korrekturwert. Um z.B. das fertige Blech insgesamt in der Höhe zu korrigieren, kann hier ein kleiner Korrekturwert vorgegeben werden. Der Wert wirkt sich auf alle Schneiden gleich aus. Sollen alle Schneiden zur Korrektur noch etwas abgesenkt werden, ist hier ein negativer Wert vorzugeben. Voreingestellter Wert: 0,00 mm |
B |
d | Die
Restblechstärke. Dies ist die Materialstärke, die in den frei geätzten Bereichen noch zur Verfügung steht. Dieser Wert wird als d1 (siehe nachfolgendes Feld) für das gesamte Blech vorgegeben. Für Sonderanwendungen kann auch pro Gruppe ein eigener Wert (d2) vorgegeben werden . d = d1 + d2 |
|
d1 | Die
Restblechstärke, geltend für das gesamte Blech. |
B |
d2 | Die
Restblechstärke, separat für jede Gruppe. Voreingestellter Wert: 0,00 mm |
G |
f | Der Freiraum unter
der Werkzeugspitze. Um die Werkzeugspitze zu schonen, kann ein kleiner Freiraum unter der Werkzeugspitze eingeben werden. Soll dieser Wert für alle Schneiden gleich sein, wird er im Dialog "Schneidblech" eingegeben. (Siehe auch f1.)
Dieser Wert kann für andere Anwendungen wie z.B. Schweißelektroden, auch
verwendet werden, um unterschiedliche Sockelhöhen der Schneide zu
realisieren. Der Wert f setzt sich zusammen:
f = f1 + f2 |
|
f1 | Der Freiraum unter
der Werkzeugspitze, geltend für das gesamte Werkstück. Voreingestellter Wert: 0,00 mm |
B |
f2 | Der Freiraum unter
der Werkzeugspitze, geltend pro Gruppe. Voreingestellter Wert: 0,00 mm |
G |
t | Frästiefe, die sich pro Gruppe ergibt. Dieser Wert wird für jede Gruppe durch das Programm errechnet. Nach fertiger Berechnung eines Schneidbleches kann der Wert in der Anweisungsliste abgelesen werden. Für die Gruppe 1 bei den Werkzeugbahnen für die Ebene 21 die Frästiefe, Gruppe 2 bei Ebene 22 usw. bis Gruppe 10 bei Ebene 30. |
G |
b | Die Konusbreite, ist die Breite der Schneide in dem Bereich, in dem sie im Materialeingriff ist. Dieser Wert
wird in der Anweisungsliste pro Anweisung errechnet und angezeigt. |
E: Für jede Ebene vorgebbar,
daher im Dialog "Schneidblech"
pro genutzter Ebene einen Wert eingeben.
G: Für jede Gruppe vorhanden,
daher in den Unterdialogen zu den benutzen Gruppen
zu finden.
B: Nur für das gesamte Blech vorgebbar,
daher im Dialog "Schneidblech" einmal
vorhanden
