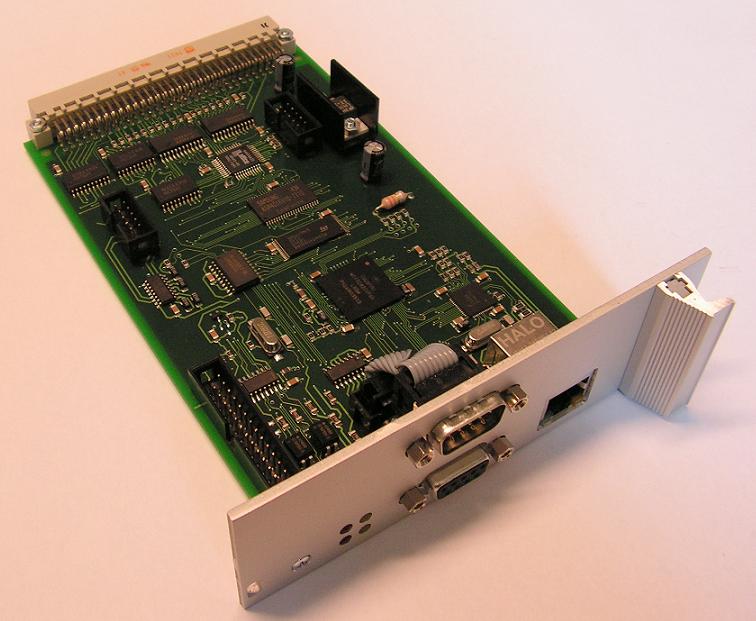

BES CPU-Platine mit ColdFire® Prozessor

bulletEuropakarte 100 mm x 160 mm
4 Lagen Multilayer
Busstecker: 96polige VG-Leiste DIN 41612
Frontplatte für 19" Einschub

bulletCa. 1,5 MB Speicherplatz insgesamt auf dem Board

bullet32 Bit Prozessor   ColdFire ®   MCF 5282
von Freescale (ehem. Motorola) im 256poligen BGA Gehäuse
64 KB interner RAM
512 KB interner Flash Memory

bulletDBM Schnittstelle zur ColdFire CPU für Programmierung und Debug

bullet512 KB RAM Erweiterung auf der Karte

bullet512 KB Flash Memory Erweiterung auf der Karte

bulletPLD-Baustein MACH 4 zur Adressierung des Bussteckers etc.
Schnittstelle zur Programmierung in der Karte vorhanden

bulletRS 422 Schnittstelle

bulletRS 232 Schnittstelle

bulletSerielle Schnittstelle über Stromschleife

bulletNetzwerkanbindung über Ethernet Schnittstelle, wahlweise 10BASE-T oder 100BASE-T  mit 10 bzw. 100 MB Übertragungsrate.
Buchse für 8P8C-Modularstecker "RJ 45" mit 2 Kontroll-LED in der Frontplatte.
Controller: Ethernet Transceiver DP 83847  "PHYTER ®" von  National.

bulletQSPI bzw. SPI-Schnittstelle auf der VG-Leiste
(Serielle Schnittstelle zur Ansteuerung z.B. von AD-Wandlern)

bulletZählereingänge 4 Stück a 32 Bit

bulletIn der Frontplatte der Eurokarte sind 3 frei ansteuerbare Leuchtdioden und eine Leuchtdiode zur Spannungsanzeige montiert.

bulletSpannungsversorgung des Boards  5V
(die 3,5V für die CPU werden auf dem Board erzeugt)

bulletWir leisten Unterstützung wenn Sie selber für das Board Software entwickeln wollen.
Z.B. bei der Programmierung von: Serielle Schnittstellen, Ethernet Netzwerkschnittstelle, Flash, Bus etc.
Wir können auch die passende Software für Sie entwickeln.
Erweiterung / Neuentwicklung der Karte ist ebenfalls möglich.

bulletPreise für die ColdFire Karte und für Erweiterungen auf Anfrage.
Auch Einzelstücke (Evaluation-Board) erhältlich.



Preis für die Karte auf Anfrage
oder rufen Sie an.  Adresse und Telefon
